XC6SLX45-2FGG484I 产品图片与集成电路设计解析

产品概述

XC6SLX45-2FGG484I 是 Xilinx（现 AMD）Spartan-6 系列中的一款现场可编程门阵列（FPGA）芯片。该器件采用 45nm 低功耗工艺制造，属于 Spartan-6 LX 子系列，以逻辑优化为特色，面向成本敏感、高集成度的嵌入式应用。封装形式为 FGG484（484 引脚 FBGA），工业级温度等级（-40°C 至 +100°C），后缀“I”代表工业温度范围。

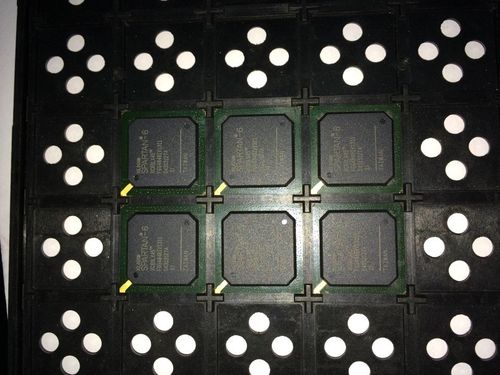

产品图片要点

由于无法直接展示图片，以下描述典型的产品外观与标识特征，帮助您识别真伪与批次信息：

• 封装外观：484 引脚 Fine-Pitch Ball Grid Array（FBGA），尺寸约 23mm × 23mm，球间距 1.0mm。芯片表面通常为哑光黑色，中央激光刻印 Xilinx 标志、器件型号“XC6SLX45-2FGG484I”、批次号（Lot Code）、日期代码（Date Code）以及产地（如 Philippines、Taiwan 等）。
• 引脚排列：底部为焊球阵列，从 A1 到 AF22（具体行列为 22×22 或类似排列，需参考封装图），包含大量用户 I/O、电源、地、配置引脚和专用高速接口。
• 标记行：型号下方可能有一行简化代码，如“XC6SLX45”和“-2FGG484I”分两行排列。散热增强型封装可能带有金属顶盖（本型号无顶盖，为塑封）。

若需精准图片，建议访问 AMD/Xilinx 官网或授权分销商（如 Digi-Key、Mouser）的产品页面，查看官方数据手册中的封装尺寸图与顶视/底视照片。

集成电路设计中的关键角色

FPGA 作为集成电路设计的重要载体，在原型验证、小批量生产和专用加速领域具有不可替代的地位。XC6SLX45-2FGG484I 在该流程中扮演以下角色：

1. 逻辑容量与资源

• 逻辑单元：45,000 个逻辑单元（Logic Cells），等效约 6,822 个切片（Slices），每个切片包含 4 个 6 输入 LUT 和 8 个触发器。
• 存储器：内嵌 2,088 Kbit 块 RAM（Block RAM），可配置为单端口、双端口或 FIFO。此外有 2,088 Kbit 分布式 RAM。
• DSP 资源：58 个 DSP48A1 切片，支持 18×18 乘法累加，适用于数字信号处理算法。
• 时钟管理：6 个锁相环（PLL）和 4 个延迟锁定环（DLL），用于时钟合成与去偏斜。
• I/O：最多 338 个用户 I/O，支持多种标准（LVCMOS、LVTTL、LVDS、HSTL 等），最高速率 1,080 Mb/s。

2. 设计流程适配

使用 XC6SLX45 进行集成电路设计时，典型的流程如下：

1. HDL 设计：使用 Verilog 或 VHDL 描述功能，重点关注可综合子集。
2. 功能仿真：通过 ModelSim、Vivado Simulator 等验证逻辑行为。
3. 综合：将 HDL 映射为 LUT、触发器和硬核资源（Xilinx ISE 或 Vivado 均可支持 Spartan-6）。
4. 实现：包括翻译、映射、布局布线。由于 FGG484 封装引脚多，需妥善分配 I/O 并配置 Bank 电压。
5. 时序分析：在工业温度范围内校验建立/保持时间，利用 PLL 满足时钟约束。
6. 比特流生成与下载：生成 .bit 文件，通过 JTAG、SPI Flash 或 BPI 配置。

3. 典型应用场景

• 工业控制：与 DSP、微控制器配合，实现多轴电机控制、PLC 逻辑加速。
• 通信接口桥接：将 PCIe、Ethernet、UART、SPI 等协议进行格式转换与缓冲。
• 图像处理：利用 DSP 切片做卷积、中值滤波，实现实时视频预处理。
• 原型验证：作为 ASIC 流片前的验证平台，快速迭代设计。

4. 集成电路设计注意事项

基于 XC6SLX45-2FGG484I 的设计需考虑以下硬件与软件协同要素：

• 电源完整性：内核电压 1.2V，I/O 电压按 Bank 独立供电（1.2V~3.3V）。需布置充足去耦电容（0.1uF 与 10uF 组合），尤其注意 PLL 电源滤波。
• 配置电路：支持主串、从串、主并、从并、JTAG 模式。工业现场多采用 SPI Flash 主动配置，注意上电时序与复位信号。
• 热设计：工业级温度范围较宽，但 45nm 工艺在高温下漏电增加，需评估结温，必要时加散热片或强制风冷。
• 信号完整性：高速 LVDS 对走线阻抗、等长敏感，建议使用差分对内<5mil 偏差，参考层完整。
• 引脚规划：提前利用 Xilinx PlanAhead 或 Vivado 的 I/O 规划工具，将时钟、高速收发、专用功能（如 VREF、配置引脚）分配到合法 Bank。

选型与替代

• 升级路径：Spartan-6 已逐步进入衰退期。新设计可考虑 Artix-7 系列（如 XC7A35T-1FGG484C）或 Kintex-7，以获得更低功耗和更大容量。引脚兼容性不完全一致，需重新设计 PCB。
• 同类替代：若仅需引脚兼容且采用 Spartan-6 其他密度，XC6SLX25、XC6SLX75 及 XC6SLX100 在相同封装下可行，但资源数不同，改动设计需重新综合。

##

XC6SLX45-2FGG484I 作为 Spartan-6 家族的中坚型号，凭借较高逻辑密度、丰富 DSP/存储资源及工业级温度适应性，在集成电路设计尤其是嵌入式与接口桥接领域仍发挥重要作用。准确辨识其产品图片有助于供应链验证与质量控制，而在设计中充分理解其资源、电源与配置要求，则是保证产品稳定性与上市时间的关键。

注：正式设计请务必参考 UG385（Spartan-6 FPGA 封装与引脚）。需要批量生图片素材时，可通过 AMDC 渠道批量、代理与制造商二级规格集名称去具体配图支持文章内容。(稿件如需做 Web 发布，可于 V – Platform Using Simulation Command 定稿。实际布局必须以内核电源点为中心矩阵平衡摆件。更多实例可在 Stack – Value . Guide: No design fix.)
